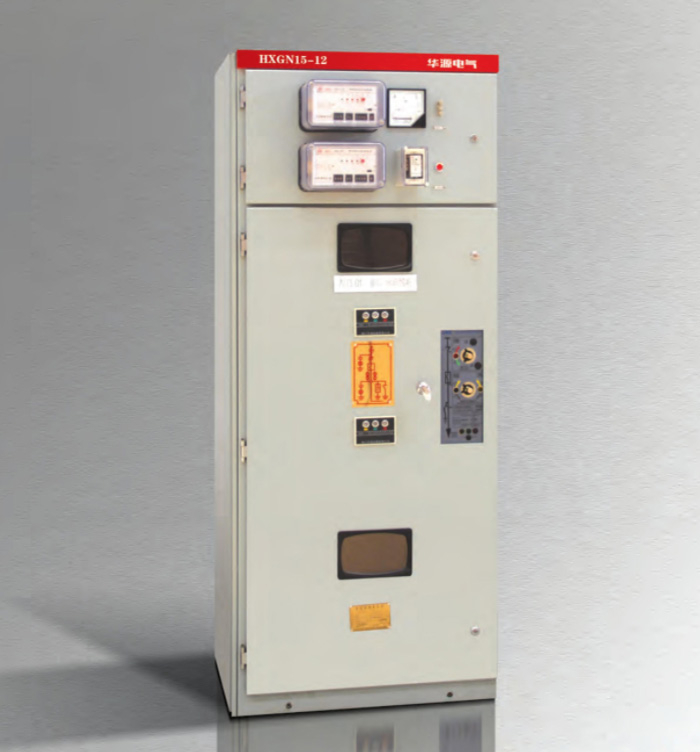

HXGN15-12

Descripción general del producto

La unidad principal (RMU) de tipo CA de caja de CA de tipo HXGN15-12 (RMU) es un nuevo tipo de aparemadura diseñada para la renovación y construcción de la red de energía urbana. Sirve como un interruptor de corriente de carga y un interruptor corriente de cortocircuito dentro del sistema de fuente de alimentación, así como un mecanismo de cierre de corriente de cortocircuito. Es adecuado para sistemas de distribución de 3-10 kV, 50Hz de 50Hz. Se utiliza ampliamente en la construcción de la red de energía urbana y los proyectos de renovación, empresas industriales y mineras, edificios de gran altura e instalaciones públicas, que sirven como una unidad principal de anillo y equipo terminal, distribuyendo y controlando la energía, y proteger equipos eléctricos. También se puede instalar en subestaciones prefabricadas. Esta RMU está equipada con un interruptor de carga de vacío y un mecanismo de resorte que se puede operar manual o eléctricamente. El interruptor de conexión a tierra y el desconcierto también se operan manualmente. Esta RMU ofrece un paquete muy completo, es compacto, no representa riesgo de combustión o explosión, y ofrece características confiables de 'cinco protección '.

Condiciones de entorno operativo

1. Temperatura del aire ambiente: -15 ° C a +40 ° C;

2. Altitud: 1000m o menos;

3. Humedad: la humedad promedio diaria que no excede el 95%, la presión de vapor de agua promedio diaria que no exceda de 2.2kPa; La humedad promedio mensual que no excede el 9%, la presión de vapor de agua promedio mensual no excede 1.8ka.

4. Intensidad del terremoto: no excede los 8 grados;

5. Ubicación libre de contaminación obvia, como gases corrosivos o inflamables.

Nota: Si se exceden las condiciones de funcionamiento normales anteriores, el usuario puede comunicarse con nuestra empresa para consultar.

Características principales

1. La unidad principal del anillo se ensambla a partir de perfiles de 8MF, con un tamaño de orificio modular de montaje de marco completo de 20 mm.

2. La unidad principal del anillo está equipada con un interruptor de carga FN12-12D o una unidad de combinación de fusibles FZN25-12RD, que presenta un interruptor de aislamiento, un interruptor de carga de vacío y un interruptor de conexión a tierra. Tanto el interruptor de aislamiento como el interruptor de conexión a tierra tienen recortes distintos.

3. El interruptor de aislamiento, el interruptor de carga de vacío, el interruptor de conexión a tierra y la puerta del gabinete cuentan con los mecanismos mecánicos integrales y confiables y los mecanismos de enclavamiento, evitando efectivamente la incumplimiento y garantizar un mantenimiento seguro.

4. La unidad se puede operar manual o eléctricamente.

5. La puerta del gabinete y la puerta del instrumento están equipadas con sellos de plomo. 6. El gabinete combinado de fusibles y el tubo de fusibles están equipados con huelguistas. En el caso de un cortocircuito, el delantero golpea el mecanismo de disparo, permitiendo una desconexión rápida y protegiendo efectivamente los equipos eléctricos.

7. La unidad principal del anillo está en funcionamiento frontal y se puede montar contra una pared. 8. 'FINE FINCETILLA ' Función de bloqueo: el interruptor de carga solo se puede operar a la posición cerrada cuando la puerta del gabinete está cerrada y bloqueada y el interruptor de conexión a tierra está en la posición 'Open '. El interruptor de carga solo se puede cerrar cuando el interruptor de carga está en la posición 'aislante '. Cuando el interruptor de conexión a tierra está en la posición 'cerrada ' y la partición aislante está completamente insertada, se puede abrir la puerta del gabinete. El interruptor de vacío está de manera confiable enclavado con el interruptor de aislamiento, que a su vez está entrelazado con el interruptor de conexión a tierra y se entrelaza con la puerta del gabinete. La partición aislante también está entrelazada con la puerta del gabinete. Para garantizar una continuidad confiable de conexión a tierra, el marco y los componentes de metal interno se galvanizan.
