General

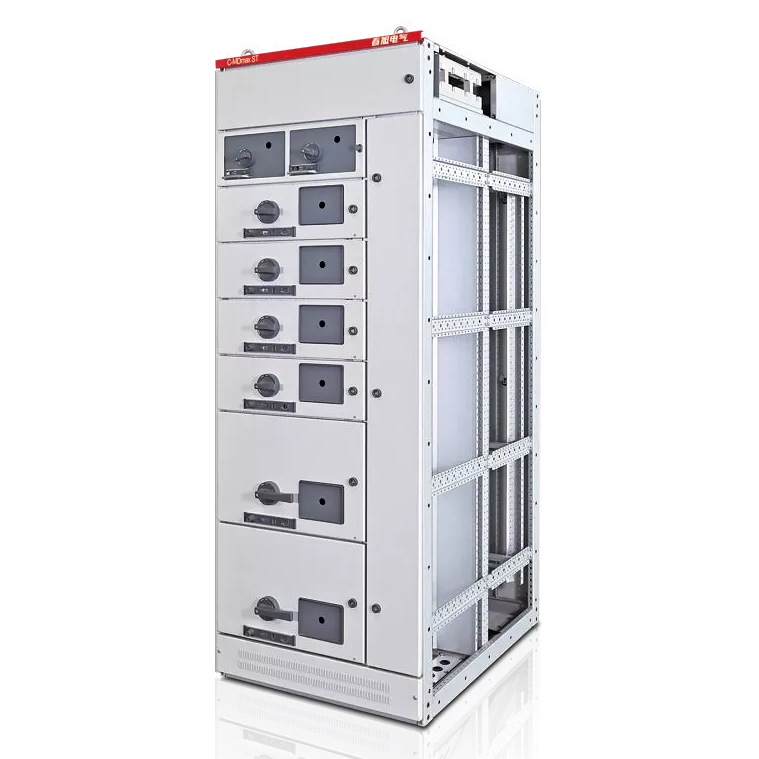

C-MDmax ST es una aparamenta combinada multifunción de baja tensión que ha superado la prueba de tipo completa (TTA). Cumple con GB7251.1-2005, IEC 60439-1 y otras normas relevantes. El tablero de distribución se usa ampliamente en la industria electrónica, empresas industriales y mineras, industria tabacalera, infraestructura municipal, edificios comerciales y proyectos residenciales de alto nivel.
Descripción de la estructura
1. Integralidad:
El tablero adopta una gama completa de componentes eléctricos de bajo voltaje de ABB, incluidos disyuntores de aire Megamax y Emax, disyuntores de caja moldeada Isomax y Tmax, contactores de la serie A, relés térmicos TA y arrancadores suaves, formando un sistema de distribución de energía de bajo voltaje completo y confiable.
2. Confiabilidad:
El equipo está diseñado y probado de acuerdo con estándares internacionales.
3. Modularización:
Está compuesto por componentes prefabricados estandarizados, que pueden fabricarse rápidamente y modificarse fácilmente, ayudando a reducir los costos de producción.
4. Inteligencia:
Se pueden integrar componentes con funciones avanzadas de protección y comunicación en el equipo para brindar protección y monitoreo para la distribución de energía y el control de motores.
Características principales
El cuadro se divide en cuatro compartimentos: el compartimento de barras, el compartimento de unidades funcionales, el compartimento de cables y el área de conexión horizontal para líneas de control secundarias.
De acuerdo con los requisitos del sistema de seguridad, se instalan puertas independientes para cada compartimento, dejando suficiente espacio para depuración y mantenimiento.
El marco del C-MDmax ST adopta una estructura autoportante. En el marco se distribuyen orificios modulares con un intervalo de 25 mm. Todo el marco está conectado con precisión mediante pernos horizontales y verticales, lo que garantiza una estructura libre de mantenimiento. El marco, las placas deflectoras y las placas de montaje están hechos de placas de acero recubiertas de aluminio y zinc.
Los elementos de interruptor se pueden instalar en tipos fijos, de cajón, móviles y enchufables, y se pueden configurar libremente según los diferentes requisitos.
Los cajones están disponibles en tipos de ancho 1/4, 1/2 ancho y ancho completo (alto: 1U, 1,5U, 2U, 3U; U = 200 mm). Los cajones de la misma especificación son totalmente intercambiables.
Cada cajón consta de piezas fijas y piezas móviles (conjunto de conectores). Después de empujar la parte fija del cajón dentro del compartimiento de la unidad del tablero de distribución, se puede cerrar la puerta del compartimiento de la unidad y se puede insertar la manija de operación para mover el cajón entre las posiciones de prueba , aislada y conectada .
Una ventana de indicación muestra la posición del conjunto del conector.
El grado de protección de la aparamenta es IP40..
