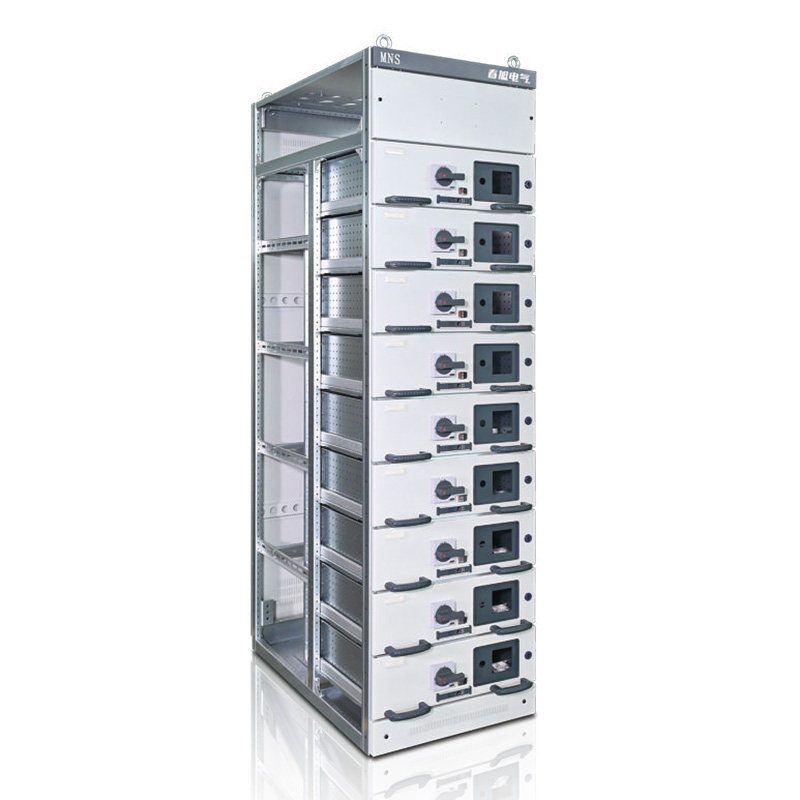

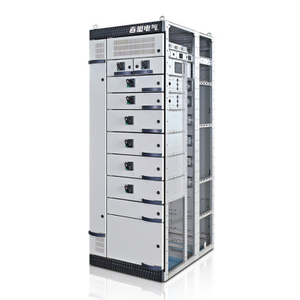

Agarra de interruptores retirables de voltaje MNS-LOW

Descripción general del producto

El nuevo tipo de tabla de interruptores retirables de bajo voltaje es adecuado para sistemas de CA trifásicos con una frecuencia de 50Hz, un voltaje de trabajo nominal de 400V (690V) y una corriente nominal de 4000A o menos. Se utiliza para potencia, distribución, control centralizado de motores y compensación del condensador. Se usa ampliamente en centrales eléctricas, petróleo, químicos, metalúrgicos, textiles, edificios de gran altura y otros lugares. Este producto cumple con estándares como IEC60439-1, GB7251.1 y JB/T9661. Puede realizar o reemplazar todas las soluciones de los tipos de gabinetes MNS, GCS y GCK. Los usuarios pueden seleccionarlos y combinarlos de acuerdo con sus necesidades. Es un nuevo tipo de gabinete retirable de bajo voltaje con innovaciones significativas desde la producción hasta la aplicación en la industria actual.

Descripción estructural

1. El nuevo mecanismo de empuje de la mano se aplica a los cajones de la unidad y se divide en dos categorías principales: operación manual y operación eléctrica. El método de empuje de ahorro de mano de obra múltiple permite empuje fácil, flexible y suave de la extracción del cajón. Las tres estaciones de trabajo están equipadas con posicionamiento y visualización mecánica, así como funciones indicadas de sonido. Empujar los cajones de esquema de tres y cuatro polos de 630A es sin esfuerzo y flexible. El enclavamiento de cierre tiene una función de reinicio de reinicio. El principio del mecanismo de empuje y el mecanismo de enclavamiento son las tecnologías avanzadas en la misma industria.

2. El nuevo tipo de mecanismo de empuje pequeño de manejo de la mano se aplica a unidades de cajón 1/2 y 1/4, con bloqueo de tres posiciones, pantalla, función de suministro de alimentación auxiliar de enclavamiento de cierre y función de reinicio de reinicio de reinicio.

3. El nuevo tipo de mecanismo de enclavamiento de empuje de cajones presenta una visualización mecánica de separación, pruebas y posiciones de conexión, y los contactos eléctricos se sincronizan con las posiciones.

4. Canales verticales: se puede seleccionar la mitad de una tabla funcional o un canal rectangular de hierro, y pueden intercambiarse convenientemente.

Características principales

El marco es una estructura modular. El esqueleto básico se ensambla a partir de acero en forma de C, y el grado de protección del gabinete es IP4X.

Cada gabinete se divide en tres compartimentos, a saber, el compartimento horizontal de la barra colectiva, el compartimento del cajón y el compartimento del cable. Los compartimentos de la tabla de interruptores completas de alto y bajo voltaje están separados entre sí por placas de acero o placas funcionales de plástico de alta resistencia-retardante, superior e inferior

Entre los cajones de cada capa, hay placas de metal con orificios de ventilación para el aislamiento para evitar efectivamente el arco que se ablanan causadas por fallas en los componentes del interruptor o accidentes resultantes de cortocircuitos entre la barra colectiva y otras líneas.

Diseño compacto: acomode más unidades funcionales en un espacio más pequeño;

Los componentes estructurales tienen una fuerte universalidad y un ensamblaje flexible. Con E = 25 mm como módulo, la estructura y las unidades retirables se pueden combinar arbitrariamente para satisfacer las necesidades del diseño del sistema.

El cajón está remachado con remaches de ranura de posicionamiento de borde doble doblado. Mientras tanto, el borde doble doblado y el proceso de remachado han resuelto los defectos de las rebabas en el tablero y tornillos de autocuidado que duelen las manos.

Los cajones se dividen en cajones de 1/4 unidades, cajones de 1/2 unidades y cajones de ancho completo (alturas de cajones: 6e, 8e, 12e, 16e, 24e, e = 25 mm). Todos los componentes se forman en un molde, realmente logrando el 100% de intercambiabilidad de los cajones de la misma especificación.

El tablero adopta una estructura hueca abierta, que es conveniente para la instalación, cableado y detección de componentes. Se aumenta el espacio de instalación para componentes, lo que puede cumplir con los requisitos de instalación de los medidores de visualización digital con una forma de 96 mm × 96 mm. También se pueden instalar otros botones de luz y otros componentes. La parte hueca está hecha de placa de acero, que es conveniente para la fabricación de agujeros.
