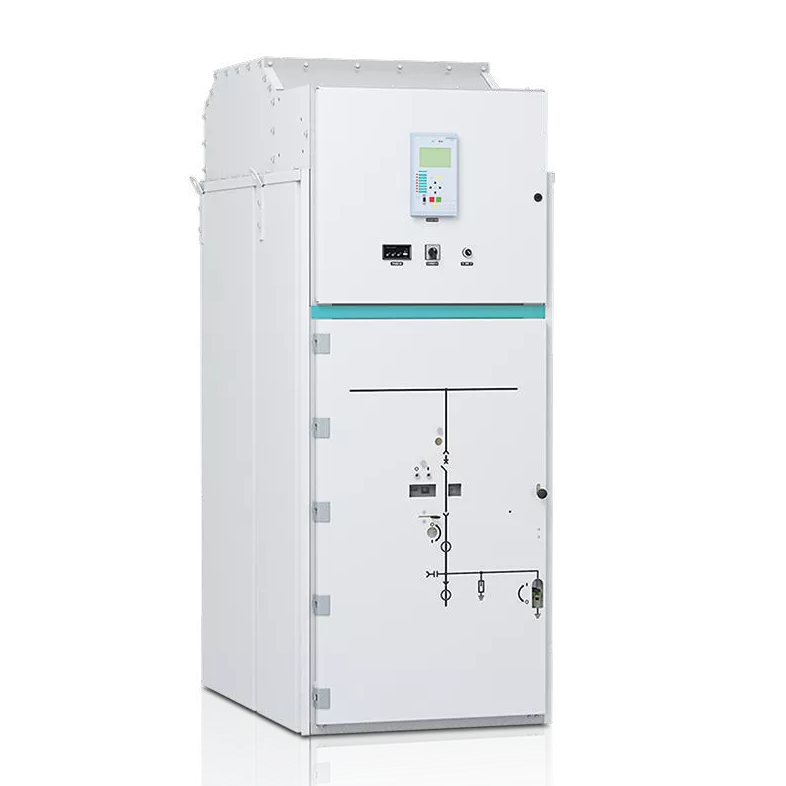

Descripción general del producto
El tablero C-NXAirs tiene ventajas significativas, incluida una operación fácil y una amplia experiencia operativa global, lo que brinda a los usuarios el más alto nivel de garantía de seguridad.
El cuadro C-NXAirs alcanza la clasificación de arco interno IAC AFLR, la categoría de pérdida de continuidad del servicio LSC 2B y la clase de partición PM.
Estas características hacen que el cuadro C-NXAirs sea adecuado para diversos métodos de instalación y maximicen la seguridad personal de los operadores.
Descripción estructural
El tablero de distribución de media tensión blindado revestido de metal extraíble C-NXAir es un conjunto de tablero de distribución para interiores. El producto ha pasado pruebas de tipo y cumple con las normas GB3906, DL404 (requisitos de aislamiento) e IEC 62271-200 (anteriormente IEC 60298 y VDE 0670-6).
Características principales
Clasificación LSC2B PM , es decir, una aparamenta revestida de metal y encapsulada en metal equipada con un disyuntor extraíble.
Diseño compacto , reduciendo el área de instalación requerida para el gabinete de distribución.
Equipado con el disyuntor de vacío SION avanzado para un rendimiento de conmutación confiable.
Conexión de cable delantera y trasera disponibles. La altura de instalación de cables en el interior del armario es de 710 mm , lo que facilita la inspección, reparación y mantenimiento.
Cada compartimento está equipado con un canal de alivio de presión independiente..
Pasa con éxito la prueba de falla de arco interno según el estándar IAC AFLR (1s).
Transformador de corriente de bushing , que integra tres funciones: aislamiento de pilar, conducción/medición de corriente y bushing de compartimiento.
Todas las operaciones se pueden realizar con la puerta del compartimento de alto voltaje cerrada , garantizando la seguridad del operador.
Sistema de enclavamiento mecánico confiable con secuencia de operación lógica.
Componentes estandarizados globalmente , lo que garantiza una fácil adquisición y mantenimiento.
