General

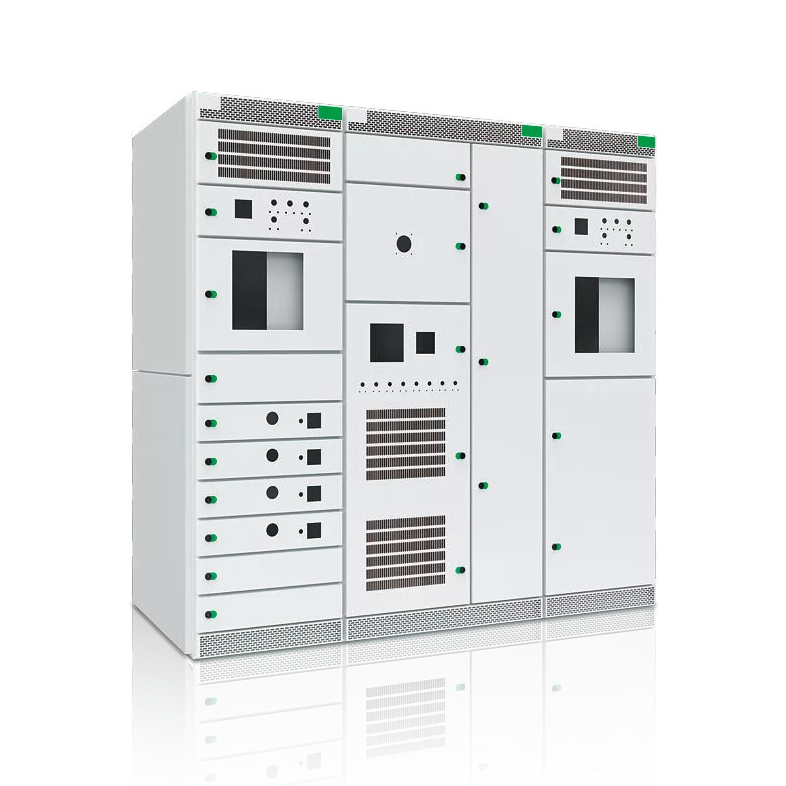

La aparamenta de baja tensión C-BM6Plus se puede aplicar a todos los sistemas de baja tensión, sistemas de distribución de energía eléctrica y sistemas de control eléctrico que requieren alta confiabilidad. Es ampliamente utilizado en empresas industriales y mineras, edificios de gran altura, construcciones municipales y otros sistemas de distribución de energía de bajo voltaje. Los productos cumplen con GB7251-2013 y otros estándares relevantes.
Descripción de la estructura
1. Integralidad:
Basado en la experiencia técnica avanzada de Schneider Electric en el campo de los equipos eléctricos de baja tensión y los sistemas de aparamenta de baja tensión.
2. Fiabilidad:
Diseñado y probado de acuerdo con GB7251-2013.
3. Modularización:
Compuesto por componentes prefabricados estandarizados, que permiten una fabricación rápida, fácil modificación y reducción de costos.
4. Inteligencia:
Se pueden integrar componentes con funciones avanzadas de protección y comunicación en el equipo para proporcionar una distribución de energía confiable y protección del motor.
Características principales
El gabinete de distribución adopta una estructura tipo cajón y de tipo fijo. La altura efectiva de instalación de cada gabinete es de 40 módulos y la altura de cada módulo es de 50 mm.
El ancho del gabinete está disponible en 600 mm, 800 mm y 1000 mm, mientras que la profundidad del gabinete unificada es de 1000 mm.
Cuenta con una serie modular multifuncional, que incluye:
Gabinete fijo
Gabinete de compensación del factor de potencia
Gabinete del centro de control de motores (MCC) (tipo partición fija o tipo cajón)
Se instala un dispositivo de liberación de presión en la parte superior del gabinete para evitar lesiones accidentales causadas por fallas eléctricas.
Los métodos de instalación de los componentes de conmutación incluyen el tipo fijo, el tipo enchufable y el tipo cajón.
Las especificaciones de altura de los cajones de las unidades funcionales incluyen 3M, 4M, 6M, 9M y 12M. La capacidad del motor de un solo cajón en el conjunto completo de celdas no excede los 160 kW y la corriente nominal para distribución de energía no excede los 400 A. Los cajones de la misma especificación son 100% intercambiables, lo que garantiza un mantenimiento y reemplazo rápidos y confiables.
En compartimentos fijos se pueden instalar interruptores enchufables y otros componentes. Se pueden seleccionar compartimentos fijos de diferentes alturas según el tamaño de los interruptores y otros componentes, generalmente 4M, 6M, 9M y 12M.
Los diferentes compartimentos son completamente independientes, lo que garantiza un funcionamiento seguro y fiable.
El grado de protección del armario es IP4X.
