Soluciones del sistema eléctrico

Usted está aquí: Hogar » Soluciones » Soluciones del sistema eléctrico

Escenarios de aplicación de gabinetes de distribución de voltaje alto y bajo

Nuestro objetivo es trabajar en estrecha colaboración con los socios para ayudar a los clientes a lograr un mayor éxito en múltiples campos.

Campo industrial

En entornos de producción, como fábricas y talleres, proporciona suministro de energía estable para diversos equipos de producción para garantizar la operación continua de las líneas de producción.

Edificio comercial

En lugares comerciales como centros comerciales, edificios de oficinas y hoteles, sistemas como iluminación, aire acondicionado, ascensores y protección contra incendios dependen de la electricidad estable.

Instalaciones públicas

Las instalaciones públicas como hospitales, escuelas y transporte público tienen requisitos extremadamente altos para la estabilidad del suministro de energía.

Industria energética

Recoja, convierta y emite la energía eléctrica generada por la energía renovable para garantizar la calidad y la transmisión estable de la energía eléctrica.

Parámetros técnicos

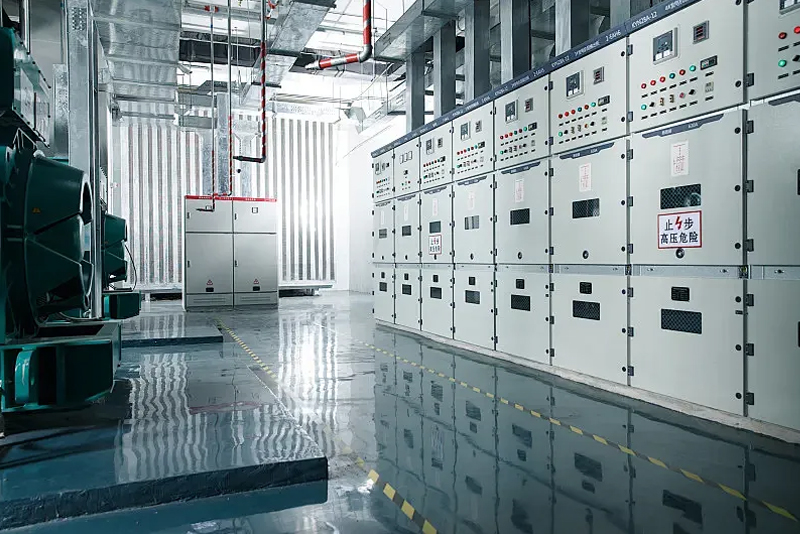

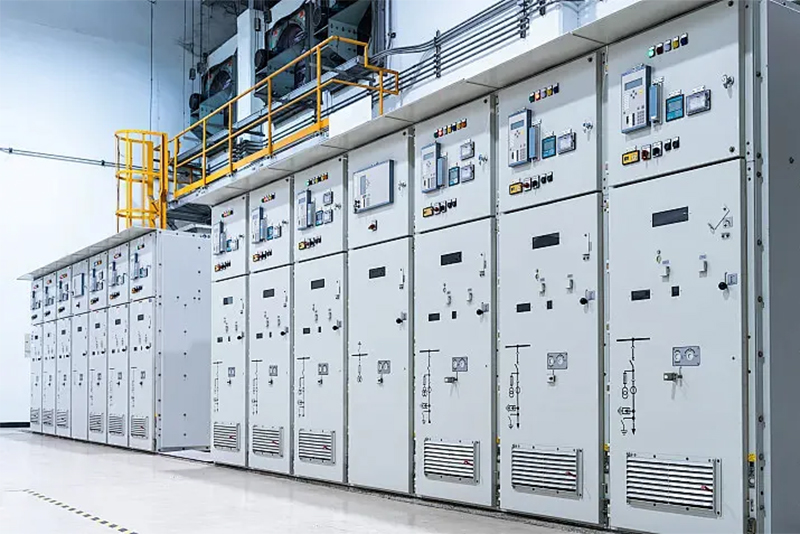

Gabinete de distribución de alto voltaje

Modelos y estándares comunes: los modelos comunes incluyen Kyn28a, etc., y cumplen con estándares como IEC298, GB3906, DL/T404, etc.

Parámetros técnicos principales
Grado de protección: Cubre IP4X, Compartimento IP2X.
Voltaje de trabajo nominal: comúnmente 6-12kV, etc.
Frecuencia nominal: 50Hz.
Altitud: generalmente aplicable a áreas con una altitud de menos de 1,000 metros.
Temperatura ambiente: el rango de temperatura ambiente de trabajo es -10 ℃ a + 40 ℃.
Humedad relativa: no más del 85%.
Especificación principal de la barra colectora: la capacidad de carga actual de la barra colectiva principal es generalmente entre 630 y 3150A.
Corriente de cortocircuito Corriente: Calificación a corto plazo 16-40Ka/4 segundos; Valor máximo nominal: 40-100ka Cierre de cortocircuito con calificación: 40-100ka; Capacidad de ruptura de cortocircuito nominal: 16-40ka.
Rendimiento de voltaje de soporte: Voltaje de resistencia de frecuencia de potencia 32-42-48KV, Voltaje de soporte de impulso de rayo 75-85kV. El voltaje de resistencia de frecuencia de potencia del circuito secundario es de 2 kV.

Gabinete de distribución de bajo voltaje

Modelos y estándares comunes: como el tipo GCK, etc., diseñado y fabricado de acuerdo con los estándares eléctricos relevantes.

Parámetros técnicos principales
Voltaje nominal: generalmente 380V, adecuado para sistemas de distribución de bajo voltaje industrial y civil.
Corriente nominal: que varía de 630a a 4000A, puede cumplir con los requisitos actuales de las cargas de diferentes escalas.
Corriente de ruptura de cortocircuito con calificación: 50ka, capaz de cortar rápidamente la corriente de falla en caso de falla de cortocircuito.
Corriente de resistencia a corto plazo: 50ka, asegurando la capacidad de resistir el efecto térmico de la corriente de cortocircuito por un corto período de tiempo.
Corriente de resistencia máxima nominal: 105ka, capaz de soportar el impacto de la corriente máxima en el momento del cortocircuito.
Grado de protección: comúnmente IP30, puede evitar que ingresen objetos con un diámetro superior a 2.5 mm. El grado de protección se puede aumentar de acuerdo con el entorno de uso.

Solución de integración del sistema

Diseño general de arquitectura

Construya un sistema eléctrico completo con gabinetes de distribución de voltaje alto y bajo como núcleo, que cubre transformadores, cables, dispositivos de control y protección, sistemas de monitoreo inteligente, etc.

Integración de sistemas de control y protección

Diseño del circuito de control: según los requisitos de control reales, diseñe un circuito de control que incluya un controlador, sensores y actuadores para lograr la automatización y el control inteligente del gabinete de distribución.
Funciones de protección integrada: integra protección contra sobrecarga, protección contra cortocircuitos, protección de fugas, protección de rayos y otras funciones.

Integración del sistema de monitoreo inteligente

Introducir un sistema de monitoreo inteligente para lograr un monitoreo en tiempo real, control remoto y análisis de datos de gabinetes de distribución de voltaje alto y bajo y todo el sistema eléctrico.

Integración de sistemas de protección contra la conexión a tierra y los rayos

Diseño del sistema de conexión a tierra: Establezca un sistema de conexión a tierra confiable para garantizar que los recintos metálicos de los gabinetes de distribución, las partes metálicas de los equipos eléctricos, etc.
Diseño del sistema de protección de relámpagos: instale dispositivos de protección de relámpagos, como ligeras, cinturones de rayos y pararrayos.

Instalación y puesta en marcha

Etapa de instalación: al instalar gabinetes de distribución de alto y bajo voltaje y conjuntos completos de equipos, siga estrictamente los dibujos de diseño y las especificaciones de instalación para la operación.
Proceso de depuración: Después de completar la instalación, realice un trabajo integral de depuración.
