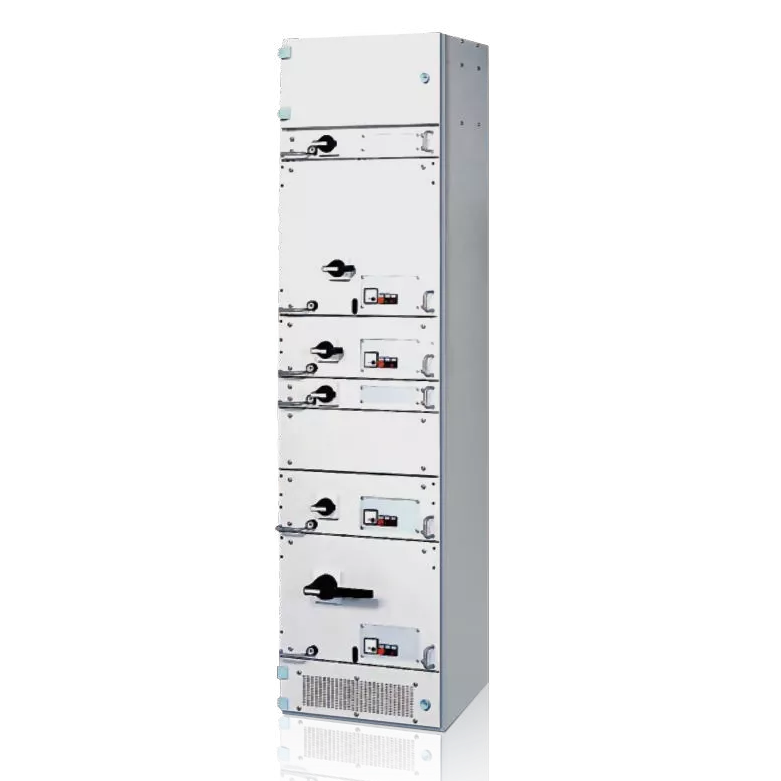

C-SIVACON 8PT

Descripción general del producto

Como solución estándar de las áreas industriales y de ingeniería, la aparamenta de baja tensión SIVACON 8PT, dirigida a diferentes demandas del mercado en el mundo, no solo cumple con los requisitos de estandarización en los principales proyectos de construcción, sino que también beneficia la inversión y el funcionamiento de la producción localizada. SIVACON 8PT es un equipo de distribución popularizado en todo el mundo y se puede aplicar a varios niveles de capacidad con una corriente nominal máxima de 7400A. Adopta diseños de módulos fijos, móviles, extraíbles y de otro tipo, y se utiliza ampliamente en centrales eléctricas, petróleo, ingeniería química, metalurgia, textiles y edificios de gran altura.

Descripción estructural

1. Modularización: El equipo se compone de módulo estándar y modular. Todos los módulos cumplen con el índice de diseño de Siemens y se pueden combinar de manera flexible para cumplir con diferentes requisitos. Se utilizan excelentes componentes fabricados por Siemens para garantizar la confiabilidad a largo plazo.

funcionamiento del equipo.

2. Confiabilidad: El equipo está diseñado y probado según estándar internacional (TTA) con sistema de bus horizontal de 3 y 4 polos y máxima

corriente nominal de 7400A;

3. Racionalización: los componentes se pueden encerrar en el compartimiento de componentes al azar, independientemente de la dimensión de profundidad del sistema de bus horizontal.

y aparamenta.

4. Intelectualización: se pueden integrar elementos que contienen funciones avanzadas de protección y comunicación en el equipo para proteger la energía.

distribución y motor.

Características principales

El marco de SIVACON 8PT está hecho de una placa de aluminio y zinc de 2, 5 mm de espesor y en el marco se distribuyen orificios modulares con intervalos de 25 mm para su extensión.

Se adopta una puerta de aparamenta flexible (con un ángulo de apertura máximo de 180°) para cumplir con diferentes requisitos, y el bloqueo de resorte en espiral afliado podría proteger el panel de la puerta contra la apertura debido a negligencia o accidente.

Un dispositivo de alivio de presión está equipado en la parte superior del tablero para evitar lesiones accidentales causadas por fallas eléctricas.

El compartimiento del autobús está separado del compartimiento del dispositivo con una separación interna que llega a 3b.

Se adoptan ocho tipos (100, 150, 200, 300, 400, 500, 600 y 70 mm) de diseño estandarizado para las cajoneras, y los cajones de la misma especificación se pueden cambiar por completo; Todos los cajones cuentan con función antimal funcionamiento.

El cajón, con un máximo de 40 enchufes secundarios, puede agregar un enchufe de bus de comunicación según sea necesario.

El grado de protección de la aparamenta es IP30-IP54.
