Descripción general del producto

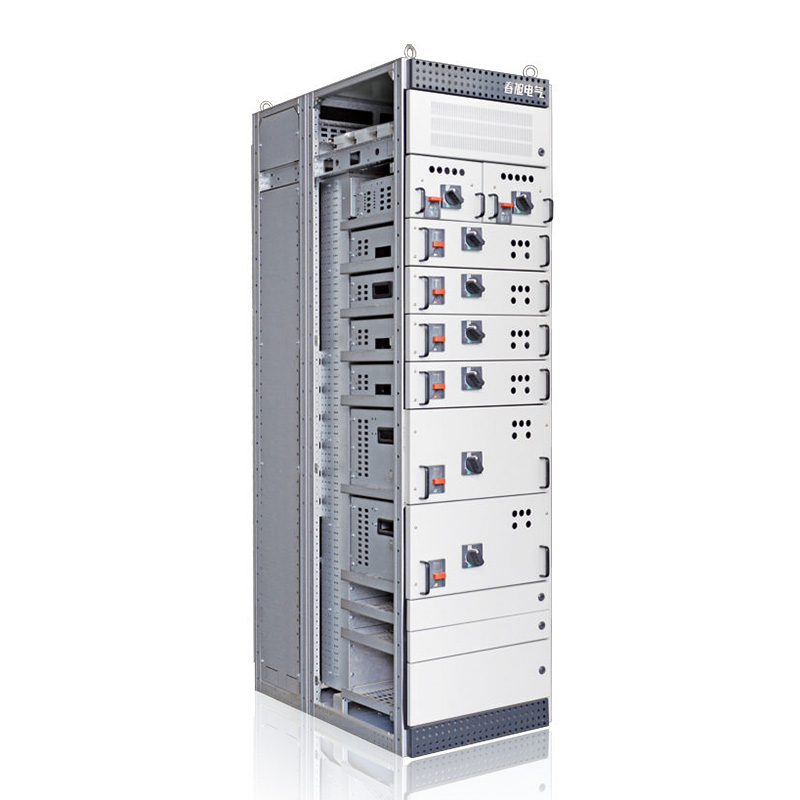

La tabla de interruptores de bajo voltaje de Blok-Blok se aplica a todos los sistemas de bajo voltaje que requieren alta confiabilidad: sistemas de distribución eléctrica y sistemas de control eléctrico. Se usa ampliamente en varios sistemas de bajo voltaje, como empresas industriales y mineras, edificios de gran altura y construcción municipal. El producto cumple con estándares relevantes como GB7251.1, GB/T23359 y JB/T9661.
Descripción estructural
1. Explicidad: es un sistema completo que integra los componentes del interruptor de Schneider Electric, y todos sus dispositivos de protección están diseñados en función de la coordinación y la cooperación más optimizadas.
2. Confiabilidad: diseñado y probado de acuerdo con las normas internacionales (TTA);
3. Modularización: compuesto por componentes prefabricados estandarizados, se puede fabricar rápidamente, es fácil de modificar y ahorra costos;
4. Inteligencia: los componentes con funciones avanzadas de protección y comunicación pueden integrarse en el equipo para la distribución de energía y la protección del motor.
Características principales
El gabinete del interruptor es de estructura de cajón y estructura de partición fija. La altura de instalación efectiva de cada gabinete es de 40 módulos, y cada módulo tiene 50 mm de altura. Las principales barras colectivas para gabinetes de cajones: una sola capa ocupa 6 módulos, la doble capa ocupa 10 módulos; Las principales barras colectivas para otros gabinetes: la capa única ocupa 4 módulos, la capa doble ocupa 8 módulos, y el resto son los módulos de instalación efectivos ocupados por las unidades de función del interruptor.
La serie multifuncional modular se divide en: a) gabinete de distribución (tipo D), b) gabinete de compensación de factor de potencia (tipo DC), c) gabinete central de control de motor (tipo fijo MF), d) gabinete central de control de motor (tipo de cajón MW), e) Converter de frecuencia y gabinete de arranque suave (tipo MS).
La parte superior del gabinete está equipada con un dispositivo de alivio de presión para evitar lesiones accidentales causadas por fallas eléctricas.
El cuerpo del gabinete está compuesto por un marco básico y un marco extendido. El marco básico se ensambla a partir de componentes prefabricados estándar, que vienen en varias especificaciones. Se pueden ensamblar los conjuntos de alguardines de alto y bajo voltaje en marcos de diferentes tamaños. El marco básico y el marco extendido se pueden combinar para formar gabinetes de interruptor de varias profundidades y anchos.
Los métodos de instalación de los elementos del interruptor incluyen tipo fijo, tipo de inserción y tipo de extracción. Las especificaciones de altura del cajón en la unidad funcional son: 150 mm, 300 mm, 450 mm, 600 mm y 750 mm. Instalar los elementos del interruptor requeridos en un cajón del gabinete del interruptor puede garantizar un mantenimiento y reparación rápidos y confiables.
Los interruptores enchufables y otros componentes se pueden instalar en una unidad de intervalo fijo. Se pueden seleccionar diferentes alturas de intervalos fijos de acuerdo con el tamaño de los interruptores y otros componentes, generalmente 150 mm, 300 mm.
Hay varias alturas, como 450 mm y 600 mm. Diferentes intervalos son completamente independientes entre sí, asegurando la seguridad y la confiabilidad.
El grado de protección del gabinete es IP20 a IP54.
