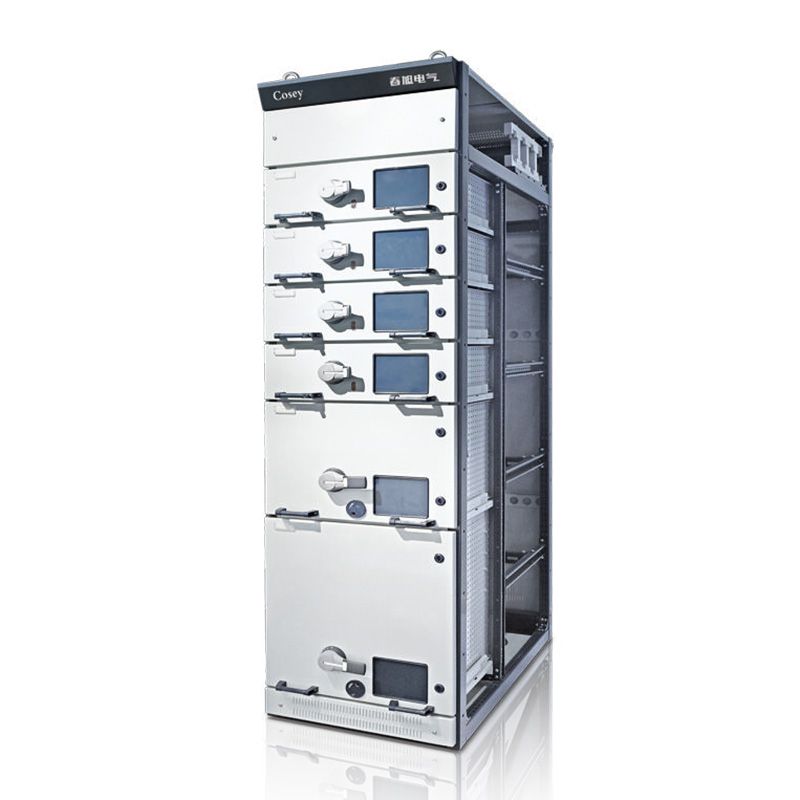

Cosey de alambre de interruptores de bajo voltaje Cuerpo de gabinete

Descripción general del producto

El nuevo tipo de tabla de interruptores retirables de bajo voltaje es adecuado para sistemas de CA trifásicos con una frecuencia de 50Hz, un voltaje de trabajo nominal de 400V (690V) y una corriente nominal de 4000A o menos. Se utiliza para potencia, distribución, control centralizado de motores y compensación del condensador. Se usa ampliamente en centrales eléctricas, petróleo, industria química, metalurgia, textiles, edificios de gran altura y otros lugares. Este producto cumple con estándares como GB7251.1 y JB/T9661.

Descripción estructural

1. El nuevo mecanismo de manejo a mano presenta un método de arranque de ahorro de mano de obra múltiple, lo que permite un avance y eliminación fácil, flexible y suave del cajón. Las tres estaciones de trabajo están equipadas con posicionamiento y pantalla mecánicos, y vienen con una función de inmediato de sonido 'clic', lo que hace que sea fácil y flexible para avanzar los cajones de tres polos y de cuatro polos del 630A. El enclavamiento de cierre tiene una función de reinicio de reinicio. El principio del mecanismo de empuje y el mecanismo de enclavamiento son las tecnologías avanzadas en la misma industria en el hogar y en el extranjero

2. El mecanismo de enclavamiento de tripulación o empuje de tres posiciones se aplica al cajón de la unidad, con bloqueo de tres posiciones, pantalla, función de la fuente de alimentación auxiliar de enclavamiento y función de reinicio de reinicio de reinicio de cambio.

3. El nuevo tipo de mecanismo de empuje de tres posiciones de tres posiciones se aplica a unidades de cajón 1/2 y 1/4, con bloqueo de tres posiciones, pantalla, función de enclavamiento de cierre de la función de fuente de alimentación auxiliar y la función de reinicio de reinicio de re-lock.

4. El nuevo tipo de cajón de bloqueo de bloqueo presenta una visualización mecánica de posiciones de separación, prueba y conexión, y los contactos eléctricos se sincronizan con las posiciones.

Características principales

Parte del gabinete: todas las piezas de ángulo recto con los que los operadores pueden entrar en contacto están redondeadas al ángulo R para evitar rasguños y lesiones. El marco de la barra colectiva mejorada es más conveniente para instalar barras colectivas y tiene una apariencia más hermosa. La pantalla de ventilación instalada en la cubierta superior tiene la función de evitar el agua de goteo.

Sección de cajones: los cajones están remachados con remallas de ranura de posicionamiento de borde doble plegado. Todos los componentes se forman en un molde, realmente logrando el 100% de intercambiabilidad de los cajones. Al mismo tiempo, el borde doblado doble y el proceso fascinante resuelven los defectos de las rebabas en el tablero y las lesiones de las manos causadas por las puntas agudas de los tornillos autoadegrados.

Arca del arca del gabinete se coloca en el tamaño de la posición de otro: alto es 2200 mm, ancho: 600 mm / 800 mm / 1000 mm / 1200 mm, arca profunda: 800 mm / 1000 mm, grado de protección: IP40;

Esta serie de gabinetes puede realizar y reemplazar todos los esquemas y funciones de los MN estándar actuales, MNS mejorados, GCS estándar, GCS mejorado y GCK en el mercado.
