GCS

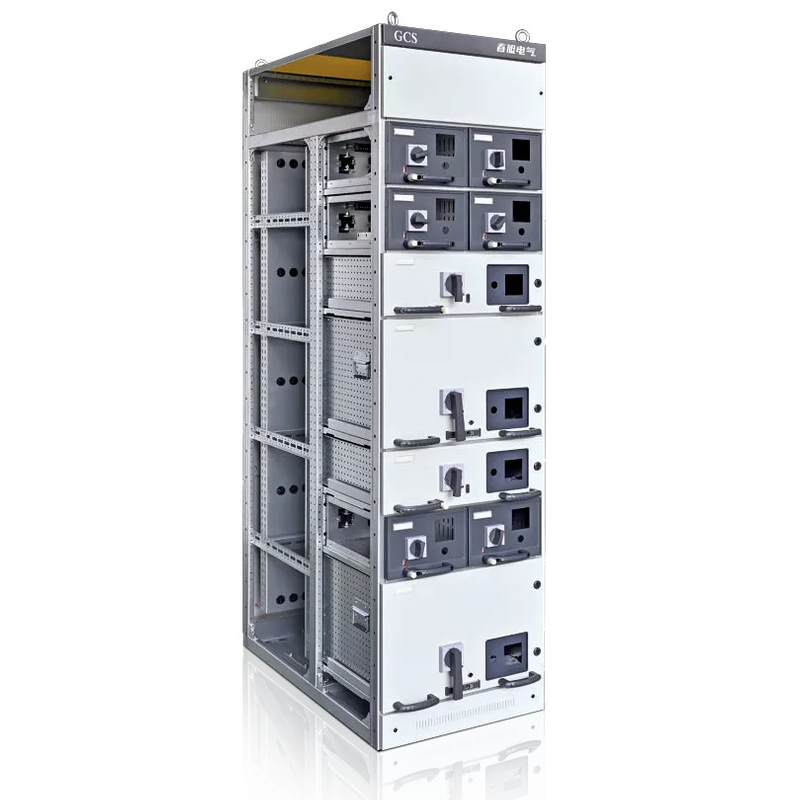

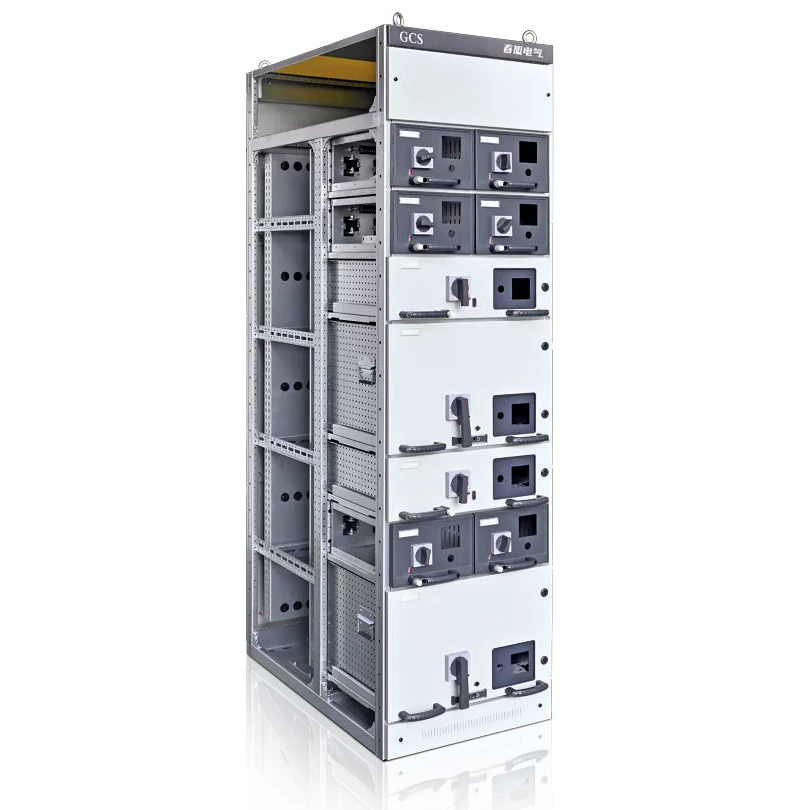

Descripción general del producto
El gabinete de distribución tipo cajón de bajo voltaje GCS se aplica a sistemas de generación y suministro de energía con frecuencia de corriente alterna trifásica de 50 Hz, voltaje de operación nominal de 400 V (600 V) y corriente nominal de 4000 A e inferior, sirve como control centralizado y compensación de capacitancia para energía, distribución de energía y motores. Es ampliamente utilizado en ocasiones como centrales eléctricas, petróleo, ingeniería química, metalurgia y edificios de gran altura, etc. Este producto cumple con IEC60439-1, GB7251.1 y JB/T9661 y otros estándares. Este producto adopta un diseño de unidad modular y una combinación de módulo de unidad, por lo que es flexible y adaptable y puede lograr el propósito de reemplazar todos los esquemas y funciones de GCS en el mercado actual.
Descripción estructural
1. El nuevo mecanismo de empuje operado manualmente (operación manual y eléctrica) en forma de empuje multicírculo que ahorra esfuerzo se puede utilizar en el cajón de la unidad para lograr un empuje y extracción relajado, flexible y suave del cajón. El interruptor de tres posiciones está equipado con la función de visualización y posicionamiento mecánico, así como con un mensaje de voz de posición. El cajón de tres y cuatro polos que empuja 630A es relajado y flexible; El entrelazado de cierre tiene la función de restablecer la punta con tecnología avanzada de empuje y entrelazado. 2. El pequeño mecanismo de empuje manual de nuevo tipo aplica unidades de cajón de 1/2 y 1/4 con las funciones de bloqueo de tres posiciones y pantalla. Asistencia de posición de enclavamiento de dosificación y reinicio de re-disparo del interruptor.3. El mecanismo de enclavamiento de empuje de nuevo tipo puede mostrar la posición de separación, prueba y conexión, y sincronizar el terminal eléctrico y la posición.
4. Canal vertical: Puede seleccionar tablero de media función y canal rectangular de hierro para facilitar el intercambio.
Características principales
El marco tiene una estructura combinada con el marco principal hecho de acero C, el grado de protección del tablero es IP4X;
Cada interruptor está dividido en tres compartimentos: compartimento de autobús horizontal, compartimento de cajón y compartimento de cables. Los compartimentos están divididos por una placa de acero o un tablero de plástico resistente a altas tensiones, y los cajones superior e inferior están divididos por placas de metal con orificios de ventilación para prevenir eficazmente la formación de arcos causados por fallas del elemento del interruptor o accidentes causados por cortocircuitos en el autobús y otras líneas;
Diseño compacto: contiene muchas unidades funcionales con espacio pequeño; los componentes estructurales tienen las características de gran similitud y alta flexibilidad para el ensamblaje; tomando E=25 mm como módulo, las unidades estructurales y extraíbles se pueden combinar aleatoriamente para cumplir con los requisitos de diseño del sistema;
El cajón adopta el proceso de remachado de ranura de posicionamiento de doble pliegue mediante remache, lo que evita el desgaste causado por el daño de la mano del plator causado por el tornillo autorroscante.
Los cajones se dividen en 14, 12 y cajones de ancho total (altura 6E, 8E, 12E, 16E, 24E, E=25 mm). Todos los componentes se producen mediante molde a la vez para realizar el intercambio del 100% de los cajones con la misma especificación.
El panel de instrumentos está en la estructura hueca abierta para facilitar la instalación, cableado y detección de elementos. El espacio de instalación del elemento se amplía para permitir la instalación del instrumento de visualización de datos (96 mm x 96 mm) y también puede instalar otros elementos como la perilla de la lámpara. Los lugares huecos están provistos de placa de acero para facilitar la apertura del agujero.
