General

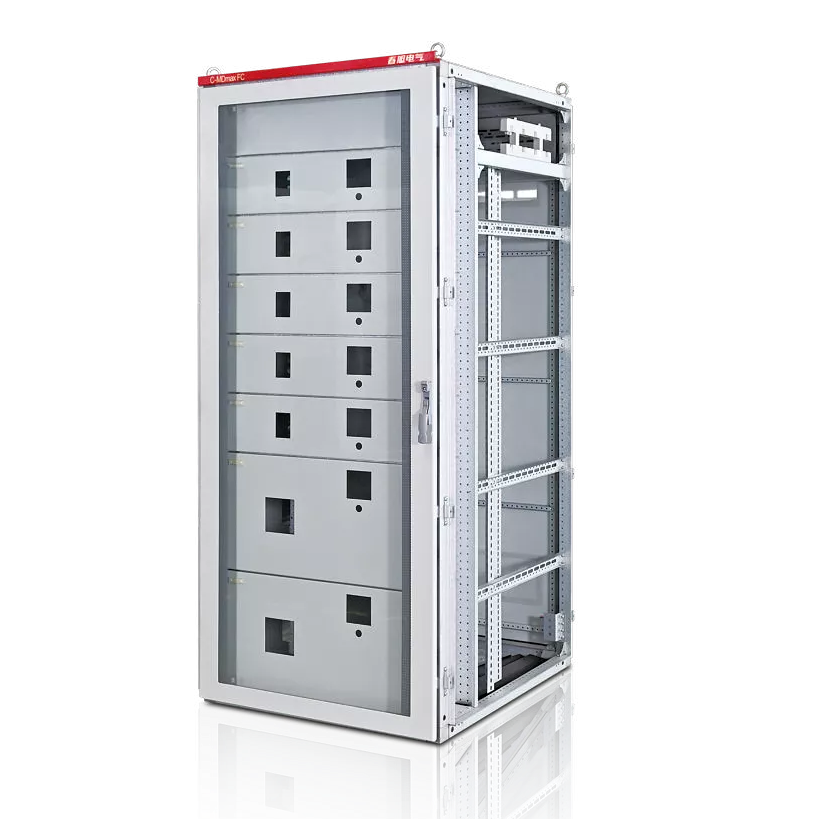

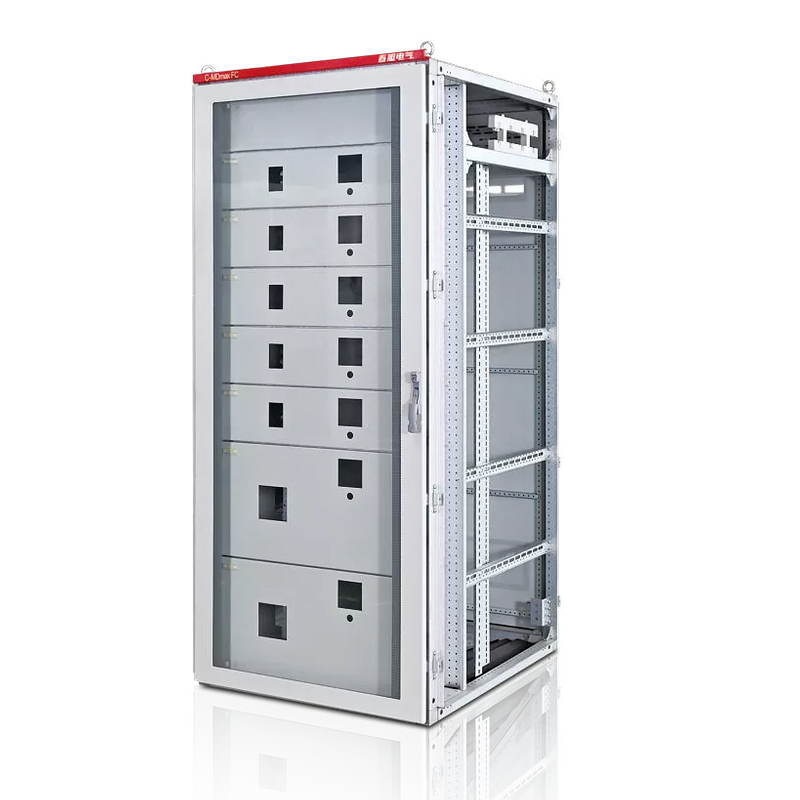

C-MDmax FC es un tablero de distribución multifunción combinado de bajo voltaje que pasó la prueba de tipo completa (TTA). El producto cumple con GB7251.1-2005.IEC60439-1 y los estándares relevantes y puede usarse ampliamente en áreas como la industria electrónica, empresas industriales y mineras, industria tabacalera, instalaciones municipales, edificios comerciales y residencias civiles de alto nivel.
Descripción de la estructura
1. Integralidad: Adopta componentes eléctricos de bajo voltaje de la serie completa de ABB, incluidos; Disyuntor de aire Megamax y Emax Disyuntor de plástico Isomax y Tmax, contactor serie A y relé térmico y arrancador suave TA, que componen un sistema de distribución de energía de bajo voltaje completo y confiable.
2. Confiabilidad: Está diseñado y probado según norma internacional;
3. Modularización: está compuesta por componentes prefabricados estandarizados, que pueden fabricarse rápidamente y modificarse fácilmente y pueden
ahorrar costos.4. Intelectualización: Se pueden integrar elementos que contienen funciones avanzadas de protección y comunicación en el equipo para proteger la distribución de energía y el motor.
Características principales
En la parte interna del marco se encuentran tres compartimentos divididos: compartimento de equipo para los componentes de la unidad, compartimento de bus para bus principal y bus de distribución, compartimento para entrada y salida de cables (hay disponible línea de entrada y salida superior e inferior). El marco CMDmax FC adopta un proceso de doble plegado y está compuesto de material en T hecho de placa de zinc de aluminio. En el marco se distribuyen orificios modulares con intervalos de 25 mm; y el marco se puede montar de forma rápida y flexible. El marco del tablero de distribución está ensamblado mediante una junta en T de aluminio para prevenir eficazmente las corrientes parásitas. El cuerpo del tablero tiene una precisión de alta simetría. Adopta un novedoso diseño de puerta de vidrio, que no solo mejora la seguridad del tablero sino que también mejora las características de apreciación. Se adopta un disyuntor insertado o extraíble para el interruptor en el tablero para garantizar la seguridad mientras se reemplazan o mantienen los elementos. El circuito de alimentación del gabinete de control de distribución de energía puede tener hasta 18 bucles (forma de división interna: 3b). El grado de protección del tablero es IP40-1P55.
