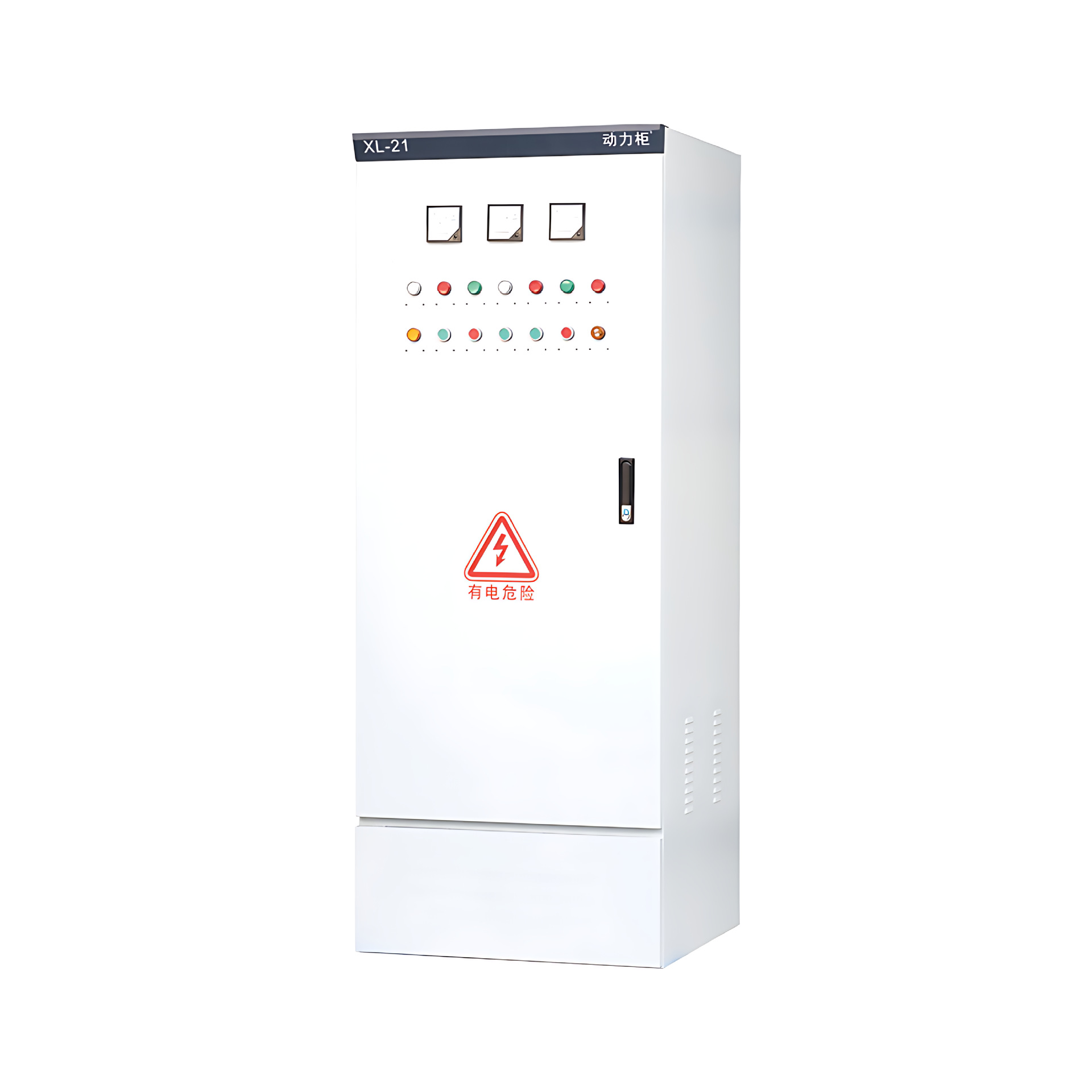

Gabinete de energía XL-21

Descripción general del producto

El gabinete inteligente de distribución de energía de bajo voltaje XL-21 cumple con la correspondiente 'Instalación de equipos de control y aparamenta de bajo voltaje' de la Comisión Electrotécnica Internacional y las normas nacionales 'Instalación de equipos de control y aparamenta de bajo voltaje'. Adecuado para centrales eléctricas, subestaciones, grandes edificios y otros usuarios de electricidad. Adecuado para CA 50 Hz, voltaje nominal de 500 V e inferior, utilizado para control y distribución de energía. Dispositivo de interior serie XL-21, instalado contra la pared, con mantenimiento delante de la pantalla. El gabinete tiene buenas propiedades a prueba de polvo y es adecuado para su uso en plantas químicas y áreas polvorientas.

Características estructurales y funcionales
El gabinete de distribución de energía de bajo voltaje XL-21 es un dispositivo de distribución de energía de apertura frontal de un solo lado, montado en la pared interior. Su estructura básica se fabrica doblando placas de acero y soldando ángulos de acero. Se puede instalar una manija de operación de interruptor de cuchilla en el lado frontal derecho para operaciones de corte y conexión de energía. Se pueden instalar botones de operación, luces indicadoras e instrumentos de visualización en la puerta de la caja. Después de abrir la caja, todo el equipo interno de la caja de distribución queda expuesto para facilitar el mantenimiento. Esta caja de distribución está equipada con disyuntores de aire, fusibles como protección contra cortocircuitos, así como contactores y relés térmicos. Tanto la puerta como la carcasa están soldadas con tornillos de conexión a tierra para garantizar una conexión confiable entre la carcasa y el suelo.
